MiG-29AS Fulcrum, 2x Trumpeter 1/72 - draky

Draky sú dokončené a pripravené na surf. V tejto etape stavby som urobil aj niekoľko úprav povrchových detailov pre verziu AS.





Prvé úpravy, resp. zmeny na povrchových detailoch pre verziu AS:
  • Pred kokpit, tesne za radomom som pridal 4 porty pre hrebeňovité antény FS-X FMA systému vlastní-cudzí BAe Systems AN/APX-113(V).
  • Na chrbát za kokpitom som pridal port pre anténu typu Smith 10-150-11 digitálnej radiostanice typu Rockwell Collins AN/ARC-210(V) a pre menšiu anténu Smith 10-222-19 navigačného systému TACAN typu Rockwell Collins AN/ARN-153(V). Na výrobu všetkých spomenutých portov som využil plastové profily Evergreen:

Na spodnej strane som odstránil existujúce antény starej verzie a pridal:
  • port pre 2. anténu navigačného systému TACAN (leptaný diel)
  • port pre piatu hrebeňovitú anténu systému vlastný-cudzí (biely plast)
  • záslepku po pôvodnej anténe starej verzie (leptaný diel)

Samotné antény budem pridávať až na konci stavby. V priebehu stavby ešte pribudne niekoľko detailov charakteristických pre slovenskú verziu AS.

Na obe zvislé chvostové plochy som pridal spevňovacie pláty. Tie sú vyrobené z profilu Evergreen a prilepené z oboch strán každej plochy:

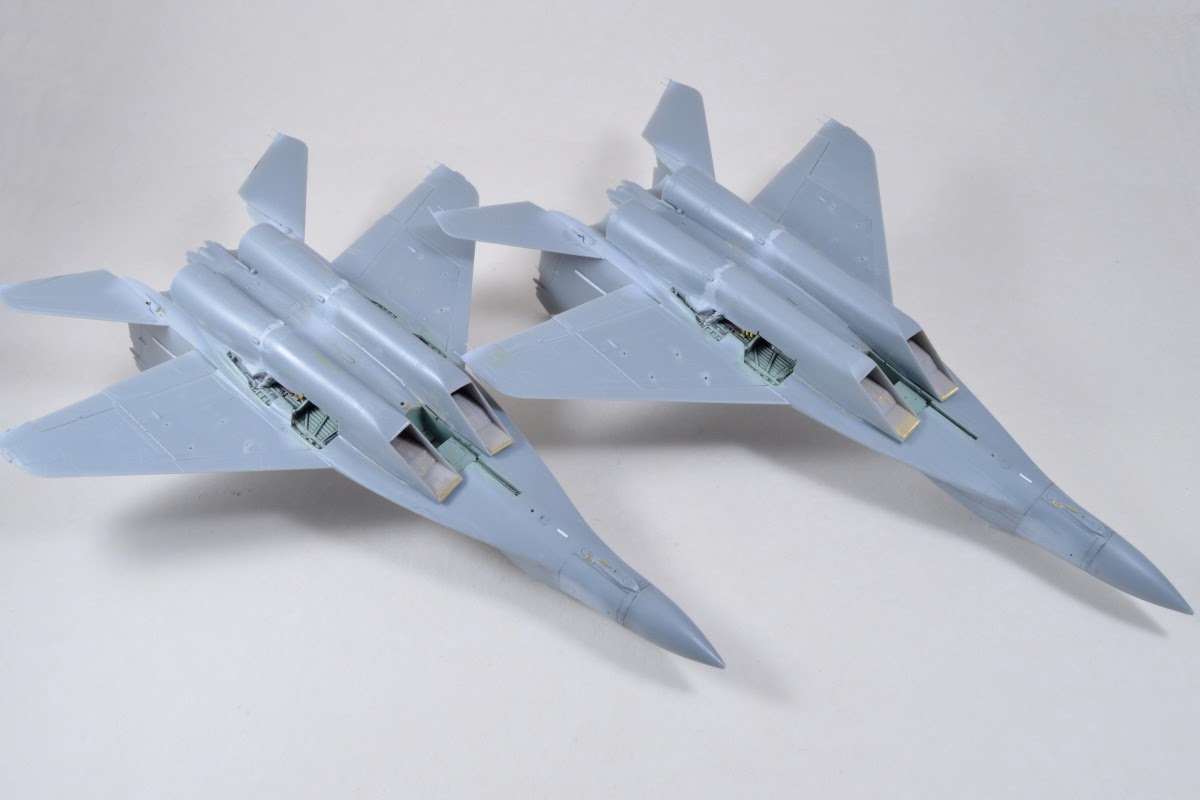

Draky po nástreku šedého surfaceru jemnosti 1200. Vyfotené sú v stave suroviny, teda pred leštením povrchov.
