pondelok 30. decembra 2013

MiG-21MF & MiG-21MFN Fishbed-, RV Aircraft 1/72 - wash

Miginy majú za sebou wash. Na obe som použil Cold Grey Wash od MIG production. Fotky krajšie ukážu množstvo chýb a chybičiek ako reálny pohľad, teda budem ešte sem tam opravovať. Ale hlavne, začína to trocha žiť...a pekne sú teraz vidieť perfektné a detailné povrchy týchto kitov, hlavne na svetlej českej MFN.

sobota 21. decembra 2013

MiG-21MF & MiG-21MFN Fishbed-, RV Aircraft 1/72 - nálepky

Po niekoľkých večeroch sú všetky popisky a marking na svojich miestach. Popisky sú z Eduard aršíkov D72004. Po dekáloch sú povrchy zalakované pre ďalšiu prácu lakom Gunze GX100. Nálepky som krotil roztokom Tamiya Mark Fit Strong

MiG-21MF, #7714:

Tu už začínajú kompromisy medzi potrebným a možným. Napr. drobné emblemy na prednej ľavej strane trupu pred 7714 majú byť vyblednuté žlté. Ale taký dekál nemám, mám len nevýrazné šedé z milky 7713. Tiež ešte rozmýšľam, ako vyšisovať slovenské znaky a biele emblémy štvorčíslia. Uvidím, čo sa s tým dá urobiť a aké schopností mám, aby som to na záver nezabil. Slovenské znaky, poskladané 7714, žlté značky katapult.kresla a drobné nápisy "MiG-21MF" sú z aršíka "MiG-21 in Czechoslovak, Czech and Slovak Service" vydaného Mudr. Marcelom Kunecom. Je to veľmi užitočný aršík. Zvyšok markingu je z kitu.

MiG-21MFN, #5581:

V tomto prípade musím trocha utlmiť čierne popisky, upraviť tygriu výzdobu na krídlach, keďže dekál z kitu je rozmerovo navrhnutý na plechy z kitu, ale ja som použil plechy z RES-IM leptanej sady. Tiež musím tygrie farby ešte domaľovať na výškové kormidlá.

nedeľa 8. decembra 2013

Bf 109G-6, AZ model 1/72


Len tak, na bok stola, popri rozbehnutých záležitostiach, skúšam postaviť túto horúcu novinku od AZ model. Začal som so stavbou kokpitu, ktorý už priamo z kitu je bohato vybavený, vrátane množstva detailov na bočných stenách. Skúsim použiť prebytočnú farebnú Eduard zoom sadu SS263, ktorá je však primárne určená pre Academy kit.

Odetailovaný kokpit. Detaliy z leptov SS263 sadli veľmi pekne, vrátane prístrojovej dosky. Teda až do očakávaného vydania MARABU leptov, ktoré budú presne určené na tento kit, je možné tento zoom použiť ako náhradu.

Základná farba do kokpitu RLM66 je nastriekaná Tamiya XF63. Povrch som následne zosvetloval s XF-82.

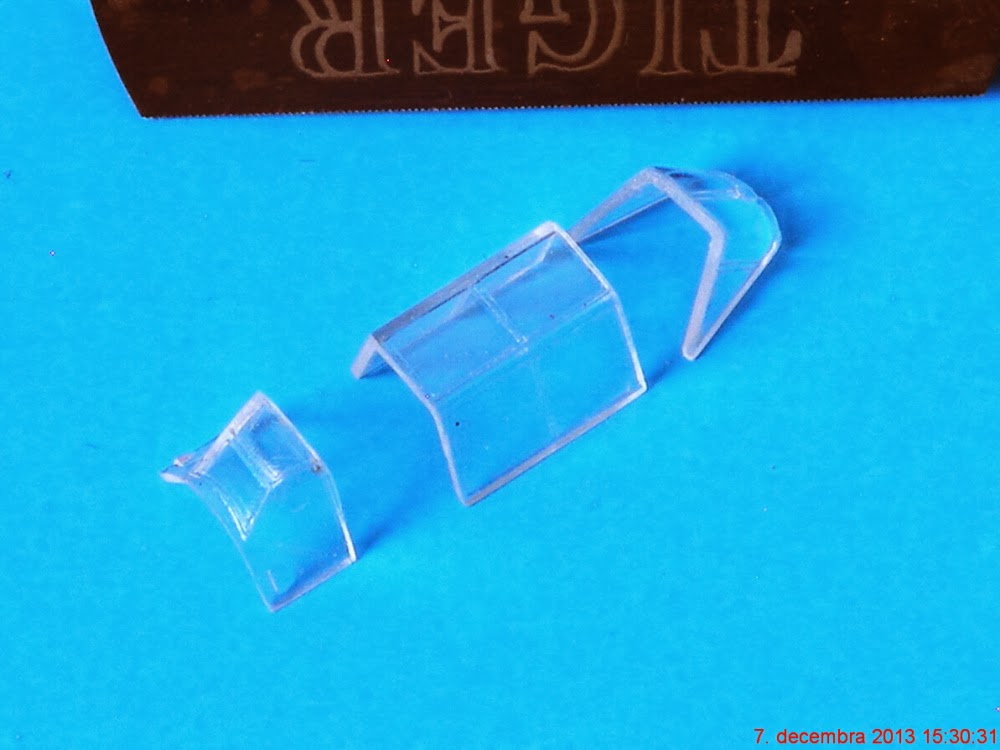

Oddelenie častí číreho prekrytu kokpitu som urobil žíletkovou pilkou JLC.

Aktuálny stav. Dokončujem drak lietadla. Polovičky trupu sú vytmelené a obnovené linky na vrchu a spodku časti trupu za kokpitom. Následovať bude tmelenie rozhrania krídla-trup, ktoré však bude úplne minimálne, vzhľadom k tomu, ako to k sebe sadlo.

nedeľa 17. novembra 2013

MiG-21MF & MiG-21MFN Fishbed-, RV Aircraft 1/72 - kamufláže

Nástrek šedivky MiG-21MFN som urobil v štyroch krokoch:


1. Základný nástrek svetlo šedou akrylkou Gunze H.308 (riedenie 1:4 v prospech riedidla Tamiya X-20A)

2. Vyšisovanie povrchu mixom 2:1 bielej Tamiya XF-2 a svetlošedej XF-19 (riedenie 1:4 v prospech riedidla Tamiya X-20A)
3. Nástrek filtra nariedeného v pomere 2:1 zo svetlo modrej Gunze H.45 a bielej Tamiya XF-2 (riedenie filtra je až v pomere 1:8 v prospech riedidla Tamiya X-20A)
4. Celý povrch som nastriekal lesklým lakom Tamiya X-22.


Kamufláž na MiG-21MF som začal s nástrekom hnedej:

1. Základný nástrek hnedou akrylkou Gunze H.37 (riedenie 1:4 v prospech riedidla Tamiya X-20A)
2. Vyšisovanie povrchu mixom 1:1 hnedej Gunze H.37 a ružovej Tamiya X-17 (riedenie 1:4 v prospech riedidla Tamiya X-20A)
3. Nástrek filtrov z hnedej Gunze H.37, červenohnedej Tamiya XF-68 a mixu oboch na rôzné miesta podľa fotiek reálneho stroja (riedenie filtrov je minimálne v pomere 1:8 v prospech riedidla Tamiya X-20A)



V ďalších krokoch som striekal zelené kamuflážne polia:

1. Základný nástrek tmavo zelenou akrylkou Tamiya XF-11 (riedenie 1:4 v prospech riedidla Tamiya X-20A)
2. Šisovanie povrchu zelenou XF-5 alebo šedozelenou XF-71 (riedenie 1:4 v prospech riedidla Tamiya X-20A)
3. Nástrek drobných polí na krídlach šedozelenou Tamiya XF-71. Stopy po opravách kamufláže, resp. blednutie povrchu.
4. Zosvetlovanie, resp. stmavovanie šisovaných a opotrebovaných miest všetkými horeuvedenými zelenými farbami a ich mixami (riedenie filtrov je minimálne v pomere 1:8 v prospech riedidla Tamiya X-20A)
5. Celý povrch som nastriekal lesklým lakom Tamiya X-22.




Po zaschnutí lakov som začal maskovať a striekať dielektrické krytky na povrchoch. Začal som tými najväčšími na vrchu smerového kormidla a na spodnej plutve. Použil som zelenú Mr.Paint MRP-32 a červenohnedú Tamiya XF-68 (na plutvu MiG-21MF).


Stavba bude pokračovať nástrekom ďaľších povrchových detailov (krytky, prstenec, atď) , výtokových trysiek, podvozkových šachiet a pod.

pondelok 11. novembra 2013

MiG-21MF & MiG-21MFN Fishbed-, RV Aircraft 1/72 - dokončenie drakov, surfacer, začiatok nástreku

Prilepenie krídel k trupom a zatmelenie spojov. Počas lepenia treba neustále sledovať geometriu, keďže tieto spoje nie sú  nijak fixované kolíkmi a krídla sa lepia k trupu na tupo. Pri troche pozornosti však nevznikajú žiadne problémy.

Následuje tmelenie spojov. Veľké štrbiny nevznikli, teda veľa tmelu sa nespotrebuje. Tiež prístup k spojom počas brúsenia tmelu je bezproblémový. Verím, že iný modelár by dokázal tieto spoje zvládnuť aj bez tmelenia, ale tmeliť za každú cenu rozhranie krídlo-trup je mojim dávnym zlozvykom :)

Na tmelenie som použil dvojzložkový tmel Tamiya Polyester Putty.

Prilepenie výškových kormidiel k trupom:

1,2 V prvom kroku som pilníkom zaostril vyznačené hrany, maximálne ako sa dalo. Potom kormidlá oveľa lepšie sadli k trupu.
3,4- V druhom kroku som podľa situácie ešte šmirglom mierne dobrusoval styčné plochy a na záver kormidlá prilepil s mierným vychýlenim našikmo dopredu. Po miernom zaschnutí som spoje prešiel s lepidlom Tamiya Extra Thin Cement.

Po vybrúsení zatmelených spojov, ich vyčistení a po nalepení výškových kormidiel sú draky pripravené na lepenie povrchových detailov.

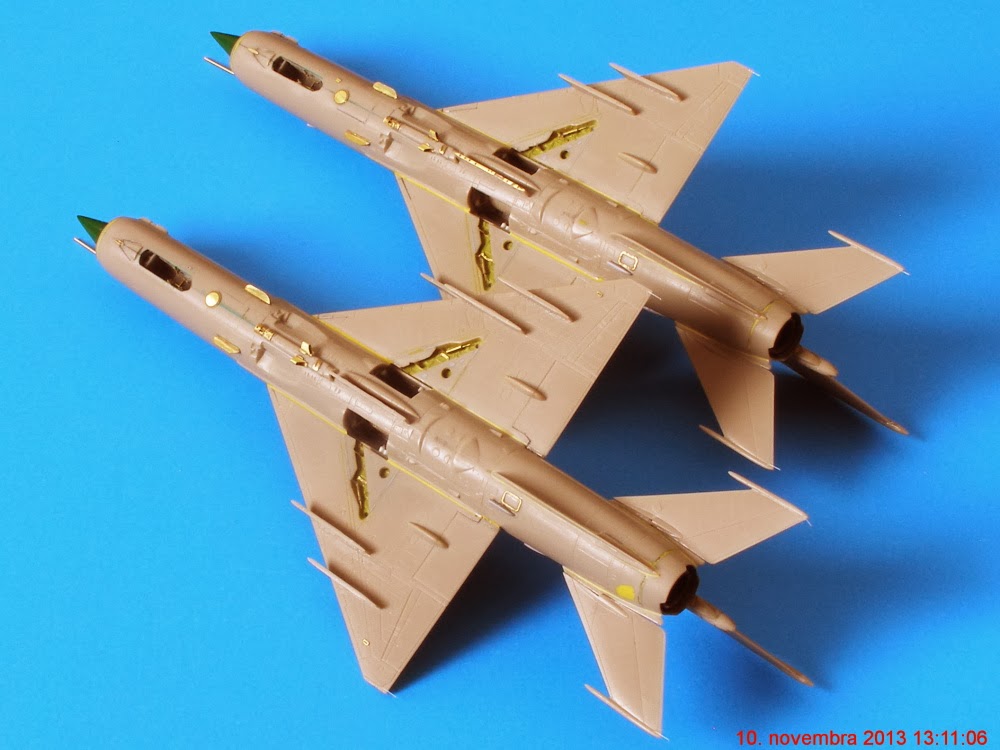

Pred surfom som prilepil na povrchy všetky detaily, ktoré chcem mať vrstvou surfu spevnené (plôtiky na povrchu krídla, držiaky a stojany antén, kanóny, závesníky, nasávače vzduchu, vybíjače statickej elektriny,  atď) a tie,  u ktorých následnou prácou nehrozí ich ulomenie a prípadná strata (antény, čidlá).

Okrem povrchových detailov z leptu, ktorý je súčasťou kitu, je ich podstatná časť z PE sady od RES-IM.

V tejto etape som pridal zopár detailov do krídlových častí podvozkových šachiet. Detaily sú z PE sady RES-IM, pracovné hriadeľe som vyrobil z mosadze.

Niekoľko leptaných detailov z kitu a RES-IM sady:

Okrem uvedených povrchových detailov som prilepil rezinové nasávače vzduchu z QB sady.

Vybíjače statickej elektriny som nepoužil leptané z kitu, ale som ich nastrihal z rybárskeho vlasca 0,08mm. Výhodou tohoto riešenia je, že aj po ráznejšom dotyku sa neulomia, ale len ohnú a vrátia sa do stálej polohy. Vynikajúco držia po nalepení sekunďákom do drážky na povrchu.

Nastal vhodný čas na detailovanie ďalších častí. Podvozkové nohy som obohatil o kabeláž a ostatné tiahla, ktoré som zobral z RES-IM leptanej sady.

Tiež na rozptýlenie od drakov som trocha vydetailoval prekryty kokpitov. Použil som profily Evergreen a cínové drôtiky 0,2mm.

Príprava masiek na čelné štítky:

Po vydetailovaní drakov a vymaskovaní kokpitov, predých kuželov a výtokových trysiek, prišiel konečne čas na surfacer. Použil som šedý Gunze Mr.Surfacer 1200 v nariedení 1:4 v prospech "žltomodrého" riedidla Mr.Color Thinner.

Na druhý deň, teda po dôkladnom zaschnutí surfu, som vyeštil celý povrch pomocou Mr.Grinding Cloth jemnosti 3000. Následne som asi na troch miestách bodovo opravil tmelenie neriedeným surfacerom, ktorý som na opravované miesto naniesol hrotom špáradla. Asi po 90 minútach schnutia som tieto body vybrúsil a vyleštil.

A došiel čas na farbenie povrchu, teda atraktívnejšiu časť stavby pre väčšinu modelárov :)

Spodná časť MiG-21MF ma základ nastriekaný akrýlovou svetlomodrou Gunze H.67 (riedenie 1:4 v prospech riedidla). Následne som tento základ "rozbíjal" s Tamiya X-23 (1:4), Gunze H.45 (1:4) a mixom 2:1 Gunze H.45:Tamiya X-2, ktorý bol riedený až 1:8 v prospech riedidla.

Spodná časť MiG-21MF ma základ nastriekaný akrýlovou svetlošedou Gunze H.308. Následne som tento základ "rozbíjal" s mixom 1:2 Tamiya XF-19:XF-2. Obe farby sú nariadené 1:4 v prospech riedidla. Celý povrch som potom zastriekal filtrom z mixu farieb 2:1 Gunze H.45:Tamiya X-2 v nariedení až 1:10 v prspech riedidla. Tým som dosiaol mierne namodralý povrch, aký mali verzie MFN.

V oboch prípadoch ide len o začiatok práce, farebné odtiene, kontrast vyšisovania povrchu sa bude ešte postupne meniť, aj vďaka vplyvom washu, patiny atď...
